Zo vervang je je Gates belt drive in 10 stappen! [How-to]

14 Juni 2021

Op een fiets zit een ketting, dat is altijd zo geweest en zal altijd zo blijven, toch? Het antwoord is: ja en nee. De fietsketting zoals iedereen deze kent zal altijd op fietsen blijven zitten. Toch is er door de jaren heen een handig alternatief ontwikkeld: een aandrijfriem of belt drive. Het kan voorkomen dat je je Gates belt drive moet vervangen.  We laten je in deze blog zien hoe je je Gates belt drive makkelijk zelf kunt vervangen.

Wat is een Gates belt drive?

Bij een aandrijving van de fiets met een belt drive wordt gebruiktgemaakt van een kunststof riem. De riem heeft een radicaal ander ontwerp dan een ketting. Het is een aaneengesloten stuk kunststof met daarin ‘tanden’ die op gelijke afstand van elkaar geplaatst staan. Deze tanden vallen precies in de uitsparingen op de ‘tandwielen’. In de basis werkt het systeem dus met hetzelfde principe als bij een ketting, maar dan omgedraaid.

Wat ook opvalt is dat de fietsen met een aandrijfriem grofweg in 2 categorieën te verdelen zijn: singlespeed en fietsen met naafversnellingen. Dit komt doordat een aandrijfriem geen zijdelingse speling heeft. Hij is daardoor niet te gebruiken in combinatie met een derailleurversnelling.

In die laatste categorie vallen anno 2021 allereerst de trekking fietsen waarop de aandrijfriem voor het eerst veelvuldig gebruikt werd, maar inmiddels verschijnen er ook steeds meer stadsfietsen, e-bikes, hybride fietsen en in sommige gevallen zelfs mountainbikes met riemaandrijving.

page?image_id=3973
Een elektrische fiets met een belt drive zie je tegenwoordig steeds vaker.

Waarom zou je nu voor een fiets met een belt drive kiezen? We zetten de voor- en nadelen van een belt drive voor je op een rij.

Voordelen belt drive fiets

Ten eerste ziet een belt drive fiets er strakker uit dan een fiets met een normale fietsketting. Daarnaast is een van de belangrijkste beweegredenen voor mensen om een belt drive te nemen, dat een fiets met een belt drive een stuk minder onderhoud nodig heeft. De riem blijft ook ten allen tijde in dezelfde rechte lijn liggen. De weerstand op de riem is hierdoor tot een minimum beperkt en resulteert in een stille aandrijving. Stiller dan een aandrijving met een normale fietsketting.

Wil jij meer lezen over belt drives en bekijken welke fietsen in ons assortiment voorzien zijn van een belt drive, lees dan deze blog

page?image_id=3974
Met deze fiets zul je dankzij de belt drive geheel geruisloos rondfietsen.

Gates belt drive vervangen

Het is al bekend dat een gates belt drive een stuk duurzamer is dan een normale fietsketting. Dit betekent niet dat je je Gates aandrijfriem nooit hoeft te vervangen. Na 30.000 kilometer gefietst te hebben met je belt drive is het meestal tijd om de aandrijfriem te vervangen. Daarnaast is het ook belangrijk om je belt drive te vervangen als de tandjes op de riem op de een of andere manier afbreken. Hoe je je Gates belt drive vervangt lees je nu.

Benodigdheden:

1. Schakel naar de juiste versnelling
Sla deze stap over als je een fixie of singlespeed hebt, of als je fiets een speciale bracket heeft zoals het model in de foto´s. Je kunt gelijk door naar stap 2.

Schakel door al je versnellingen heen totdat de versnellingskabel de minste spanning heeft. Afhankelijk van de constructie van je versnellingsnaaf schakel je helemaal naar het zwaarste verzet of helemaal naar het lichtste verzet.

page?image_id=3975

Verwijder nu de versnellingskabel van je versnellingsnaaf.

2. Maak de sluitmoeren los
Maak de sluitmoeren los van het achterwiel. Of zoals op de foto´s te zien is, draai je de twee boutjes los op het speciale bracket waar het achterwiel op gemonteerd zit.

page?image_id=3976

3. Maak de boutjes van de belt drive los
Maak de boutjes los die de aandrijfriem op spanning houden. Afhankelijk van het merk en model zitten deze aan weerszijden van je achtervork. Duw, waar nodig,  het achterwiel in de richting van de trapas. De aandrijfriem komt nu slap te hangen.

4. Verwijder de belt drive van de tandwielen
Verwijder de aandrijfriem van het voortandwiel en daarna van het achtertandwiel. Je kunt nu het achterwiel uit het frame verwijderen. Let op! Bij sommige fietsen, zoals die in de foto´s is het niet nodig om het achterwiel te verwijderen.

5. Verwijder de belt drive van de fiets
Om de aandrijfriem te verwijderen, zul je je achtervork aan de aandrijfkant uit elkaar moeten halen. Geen zorgen, als er een aandrijfriem op je fiets zit is het frame specifiek ontworpen om dit op een gemakkelijke en veilige manier te kunnen doen middels een verwijderbare verbinding. Kijk goed waar jouw frame deze verbinding heeft zitten.

Doorgaans is dit op de liggende vork aan de aandrijfkant van je fiets, maar soms is dat ook op de staande vork aan de aandrijfkant van je fiets. Deze verbinding kan bestaan uit 2 passende delen die bijvoorbeeld met een of meerdere inbusbout(en) gekoppeld zijn. De verbinding kan ook op een andere manier bewerkstelligd zijn. Dit is per merk en model fiets verschillend.

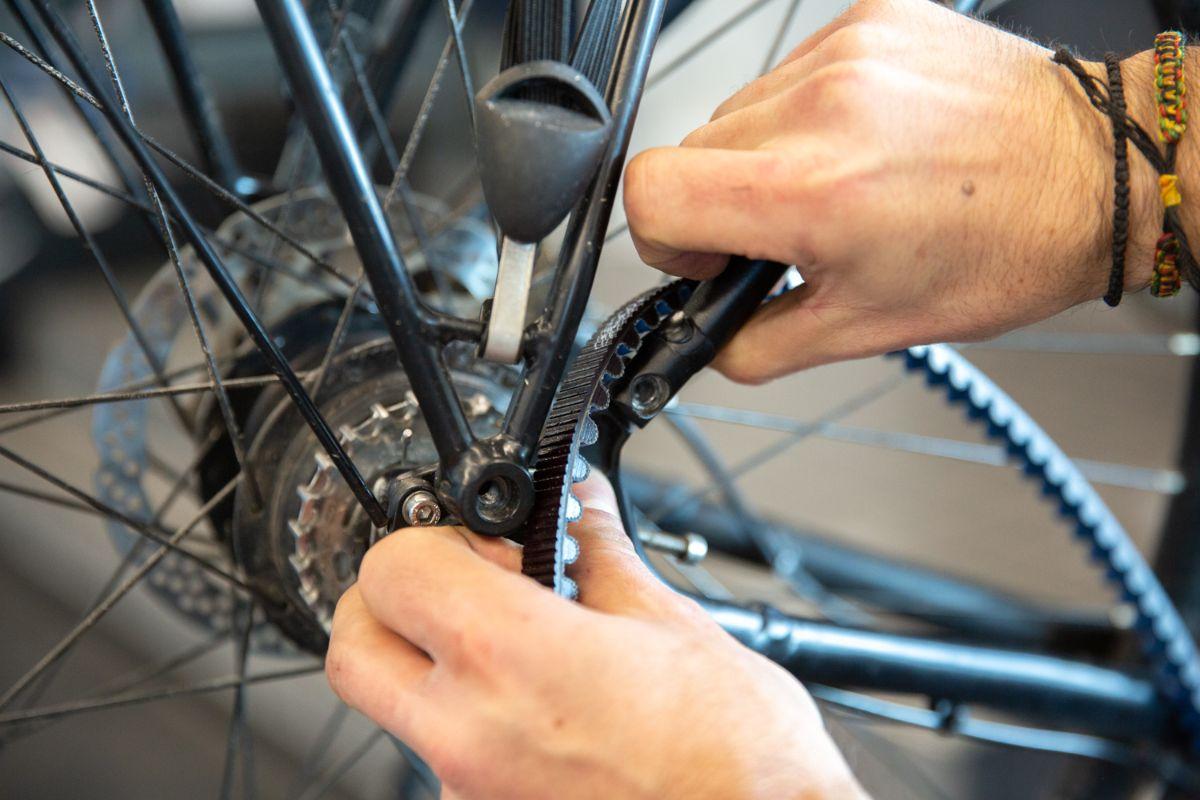

6. Plaats de nieuwe belt drive
Nadat je de oude belt drive verwijderd hebt, kun je de nieuwe Gates aandrijfriem monteren. Bij een Gates belt drive hoef je niet op een bepaalde richting te letten. In beide richtingen is de aandrijfriem namelijk identiek.

page?image_id=3982

7. Plaats (indien nodig) het achterwiel terug of draai de sluitmoeren aan.
Draai de sluitmoeren nog niet helemaal dicht.

page?image_id=3983


Plaats de nieuwe belt drive over de tandwielen

9. Span de belt drive
Span de aandrijfriem met behulp van de spanning-stellers aan weerszijden van de achtervork. De spanning op de riem moet voldoende zijn maar ook weer niet té strak. Er zit een redelijke (fout)marge op het spannen van de riem. Een van de stelregels is dat ongeveer een inch (2,54 cm) verticale beweging in de riem binnen de aanvaarde limiet is.

10. Draai de sluitmoeren nu goed vast
Draai de sluitmoeren van het achterwiel vast. Of wanneer de fiets, zoals in de foto´s, gebruikmaakt van een speciaal bracket, de bracketboutjes. Als laatste verbind je de versnellingskabel weer met de versnellingsnaaf.

page?image_id=3988
